手持折射仪使用说明



一、结构简图:

二、使用步骤:

第一步

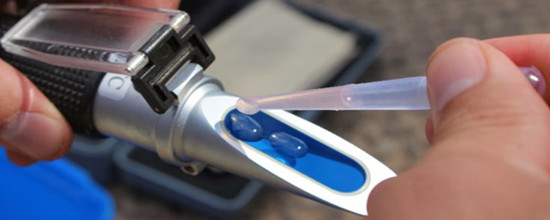

打开盖板,滴入2~3滴蒸馏水或标准溶液(附在包装盒中)在棱镜表面上,合上盖板,让样品溶液盖满整个棱镜表面,不能留有气泡或空隙,在进行第二步之前,让样液留在盖板上约30秒(这样可以使样品与折射仪周围的温度一致)。

第二步

将折射仪置于光源下通过目镜观察,您将会看到一标有刻度的圆形区域(可通过调节调焦筒使刻度线更清晰),区域上部分为蓝色,下面部分为白色。(本图及第三、第四步所示的刻度仅作为参考,具体刻度以实际产品为准)。

第三步

用蒸馏水或标准溶液作为样品,往目镜观察,并调节校准螺丝直至蓝色和白色区域交界线与0刻度线完全重合,如图所示,此时调校完毕。必须确保周围的温度(一般认为常温下:20℃即68℉)不影响测量的准确性,当工作环境的温度波动超过5℉时,请重新调校以保证测量结果准确和可靠。
如果折射仪是配有自动温度补偿系统,不管仪器何时重新调校,必须保证调校时周围环境的温度为20℃即68℉。一旦调校完,周围环境的温度可在允许的范围内波动(10℃~30℃)均不会影响测量的准确性。

第四步

用所要测量的溶液的样品溶液代替蒸馏水或调校液,然后重复第一步,接着进行第二、第三,读取蓝白分界线的刻度值,此刻度值即为该样品溶液浓度的准确测量值。

注意事项:

1、为了测量结果更加准确,请在使用前校准折射仪,并严格按照以上指示操作。
注意:对于加有温度补偿系统的折射仪,使用时,必须保证棱镜的温度和所要测量的液 体的温度一致,棱镜与样品溶液的温度一致才能使测量结果准确。
2、折射仪不要在潮湿的环境中使用,不能浸泡在水中。如果仪器里有雾气,那就是水进入仪器内部,应即时请产品服务的技术员或经销商修复。
3、不要用该仪器测量有磨蚀作用或腐蚀作用的液体,这将会损害棱镜。
4、每次使用完后要用软湿布把仪器擦干净,否则会使测量结果不准确。
5、本仪器是光学仪器,务请小心持放和保存,否则会损害光学元件和基本结构。





数字折射仪使用说明



结构简图:

Ⅲ. 操作步骤:

A. 置零(建议不要省略该步骤)

1.彻底清洁棱镜窗;将蒸馏水滴入棱镜窗。

(DRB28-65和DRB28-65nD的标准液:30%的糖溶液或折射率为1.3812的溶液;DRB58-92和DRB58-92nD的标准液:60%的糖溶液或折射率为1.4419的溶液;其它型号的标准液为蒸馏水。)

2. 按住“CAL”按钮5秒钟,直到液晶显示器上开始闪烁“rEF”。出现“rEF”后,10秒内,按住“Mes”按钮5秒钟。仪器便开始置零。置零完成后,液晶显示器上将会出现“End”。

B. 测量

1. 彻底清洁棱镜窗;将标准溶液滴入棱镜窗。

2. 按“Mes”键。

C. 刻度转换

1. 关掉开关。

2. 同时按住 “CAL” 和“Mes” 键,
按“On/Off”开启开关。

3. 1~2的步骤设置其它的刻度。(选定的刻度状态,会自动保存起来。)

Ⅳ. 其它操作说明

1. 电池的安装

如果没有电池或电池没电了,液晶显示器的左上方会有警报信号出现,这时您需要装入或更换电池。打开背后的电池盒盖装入或更换上新电池。

2.电源开关

按“on/off”按钮,控制开关。开启时,会自动显示摄氏温度。如果三分钟内没有任何操作,此仪器将自动关闭。


3. 温度测量

在测量时只要按一下此按钮,就可显示温度。要实现在华氏温度和摄氏温度之间的转换也只要按此按钮。


Ⅴ. 注意事项

1.不要将此仪器暴露于低温,高温和日照的环境中,以防液晶显示因此而失去作用。

2.此仪器是极精密的仪器,因此,禁止任何剧烈的碰撞的产生。

3.为防其损坏,请不要随意拆卸或更换其内部元件。

4.请严格按照说明书调整零刻度。

5.每一次测量之前和之后都要清洗棱镜面和棱镜台窗。

6.为防止因溶液挥发而造成测量结果失真,请在溶液滴入后,立刻进行测量。

7.若电压不够也会导致测量结果失真。

8.不要在强光下使用此仪器(如:阳光,日光灯下)。

9.请不要在潮湿和有腐蚀性的环境中使用此仪器。

10.防止液体进入电池盒。
